دیسک ترمز خودرو: قلب تپنده سیستم ترمزگیری

چکیده

دیسک ترمز یکی از مهمترین قطعات ایمنی در خودروهای مدرن است که نقش کلیدی در تبدیل انرژی جنبشی به حرارتی و متوقف کردن خودرو ایفا میکند. این مقاله به بررسی جامع ساختار، انواع، جنسها، عملکرد، علائم خرابی و نحوه نگهداری دیسک ترمز میپردازد. با توجه به تحقیقات انجام شده، انتخاب دیسک ترمز مناسب با توجه به نوع خودرو و شرایط رانندگی میتواند تا ۳۰٪ در بهبود عملکرد ترمزگیری موثر باشد.

1. مقدمه و تاریخچه

سیستم ترمز از اولین قطعات اساسی خودروها از ابتدای تاریخچه صنعت automotive بوده است. ترمزهای دیسکی به عنوان کارآمدترین نوع سیستم ترمز، اولین بار در دهه ۱۹۵۰ به صورت گسترده در خودروها مورد استفاده قرار گرفتند. بر اساس مطالعات تاریخی، اولین نمونههای ترمز دیسکی در مسابقات اتومبیلرانی و هواپیماها به کار رفت که نیاز به عملکرد برتر ترمزگیری در شرایط سخت داشتند .

امروزه بیش از ۹۵٪ خودروهای تولیدی جهان مجهز به سیستم ترمز دیسکی حداقل در محور جلو هستند که نشاندهنده برتری عملکردی این سیستم نسبت به ترمزهای کاسها است 1. توسعه مستمر این تکنولوژی منجر به ایجاد انواع مختلفی از دیسکهای ترمز با قابلیت های متنوع شده است.

2. اجزاء و مکانیسم عملکرد

2.1 اجزای اصلی سیستم ترمز دیسکی

• دیسک ترمز (Rotors): صفحه دایرهای شکل که به چرخها متصل است و همراه آنها میچرخد
• لنت ترمز (Brake Pads): صفحات اصطکاکی که توسط کالیپر به دیسک فشرده میشوند
• کالیپر (Caliper): قطعه ای که نیروی هیدرولیکی را به نیروی مکانیکی تبدیل میکند
• پشتیبان کالیپر (Caliper Support): نگهدارنده کالیپر در موقعیت ثابت
• سیستم هیدرولیک: انتقال نیر از پدال به کالیپرها

2.2 مکانیسم عملکرد

هنگامی که راننده پدال ترمز را فشار میدهد، نیروی وارد شده از طریق سیستم هیدرولیک به کالیپرها انتقال مییابد. کالیپرها لنتهای ترمز را به دو طرف دیسک چرخان فشرده میکنند. اصطکاک ایجاد شد در میان لنت و دیسک، انرژی جنبشی خودرو را به انرژی حرارتی تبدیل کرده و باعث کاهش سرعت و توقف خودرو میشود .

این فرآیند حرارت زیادی تولید میکند که ممکن است به ۶۰۰-۷۰۰ درجه سانتیگراد برسد و به همین دلیل دیسکهای ترمز باید از مواد مقاوم در برابر حرارت بالا ساخته شوند .

جدول ۱: مقایسه اجزای اصلی سیستم ترمز دیسکی

3. انواع دیسک ترمز و ویژگیهای آنها

3.1 دیسک ترمز معمولی (Solid Discs)

دیسکهای معمولی از یک صفحه آهنی توپر بدون هیچگونه طراحی خاص برای خنک کاری ساخته میشوند. این دیسکها معمولاً در خودروهای اقتصادی و در شرایط رانندگی شهری استفاده میشوند. نقطه ضعف اصلی آنها مدیریت حرارتی ضعیف است که باعث داغ کردن سریع در ترمزهای پیاپی میشود .

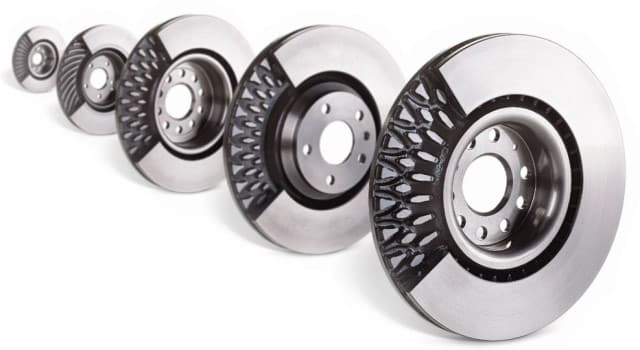

3.2 دیسک ترمز خنک شونده (Vented Discs)

این دیسکها از دو صفحه جداگانه تشکیل شده که توسط پرههای میانی از هم جدا شدهاند. این طراحی امکان جریان هوا بین دو صفحه را فراهم کرده و خنک کاری موثرتری انجام میدهد. امروزه بیشتر خودروهای مدرن از این نوع دیسک در چرخهای جلو استفاده میکنند .

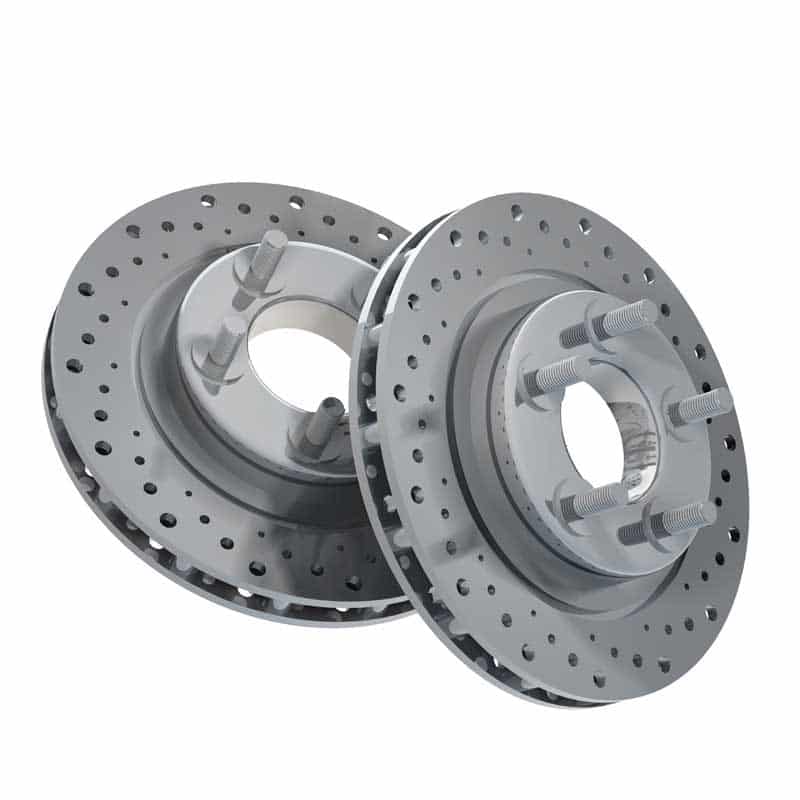

3.3 دیسکهای سوراخ دار (Drilled Discs)

بر سطح این دیسکها سوراخهای متعدد تعبیه شده که دو عملکرد اصلی دارند:

• خروج حرارت از سطح دیسک
• خروج گازها و ذرات ناشی از اصطکاک
  مشکل اصلی این دیسکها کاهش استحکام ساختاری است که احتمال ترکخوردگی را در شرایط حرارتی شدید افزایش میدهد .

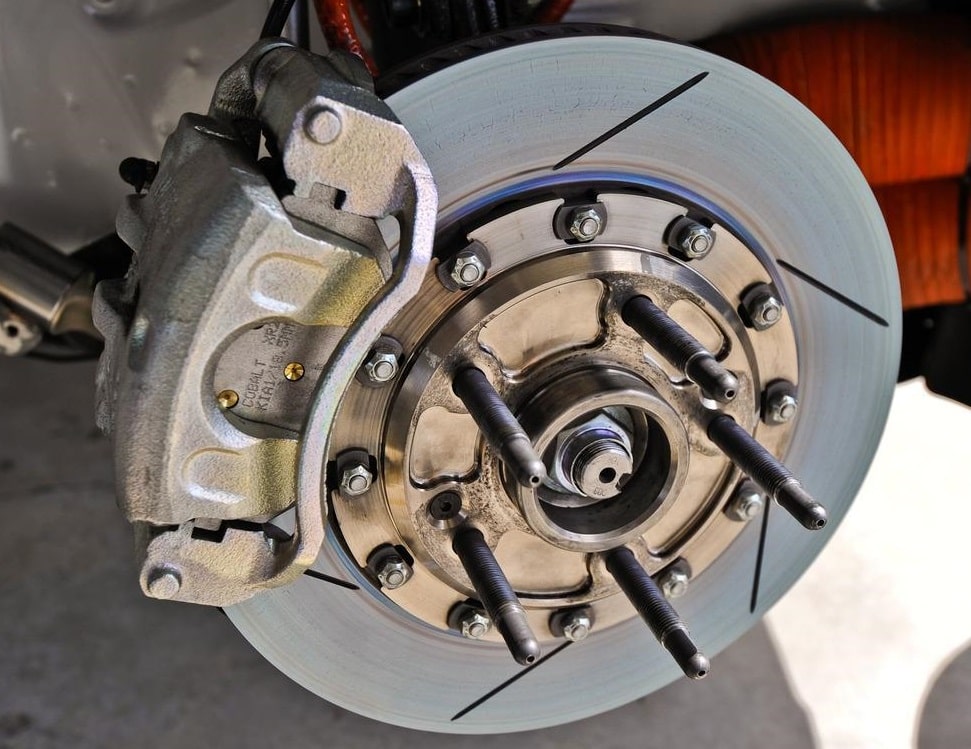

3.4 دیسکهای شیاردار (Slotted Discs)

شیارهای ایجاد شده روی سطح این دیسکها به خروج گازها و ذرات از سطح تماس کمک کرده و عملکرد ترمزگیری را بهبود میبخشند. این دیسکها معمولاً در خودروهای مسابقهای و کاربردها استفاده میشوند .

3.5 دیسکهای مختلط (Combined Drilled and Slotted)

ترکیبی از ویژگیهای دیسکهای سوراخدار و شیاردار را دارند و برای بالاترین سطح عملکرد طراحی شده اند. این دیسکها همزمان امکان خنک کاری بهینه و خروج گازها را فراهم میکنند .

3.6 دیسکهای موجدار (Wave Discs)

این دیسکها با طراحی پیشرفته در محیط خارجی، وزن کمتر و تخلیه حرارتی بهتری ارائه میدهند. ابتدا در موتورسیکلتها و خودروهای مسابقه ای استفاده میشدند، اما امروزه در برخی خودروهای اسپورت نیز به کار میروند .

جدول ۲: مقایسه انواع دیسک ترمز

4. مواد و آلیاژهای مورد استفاده

4.1 چدن خاکستری (Gray Cast Iron)

متداولترین material در تولید دیسکهای ترمز است که به دلیل ** هزینه پایین**، قابلیت ریختهگری عالی و خواص اصطکاکی مناسب مورد استفاده قرار میگیرد. اما وزن بالا و مقاومت نسبتاً پایین در برابر خوردگی از محدودیتهای آن است .

4.2 فولاد ضدزنگ (Stainless Steel)

این آلیاها  مقاومت بالاتر در برابر خوردگی و استحکام بهتر نسبت به چدن هستند، اما هزینه تولید بالاتر و خواص اصطکاکی پایین تر دارند. معمولاً در کاربردهای خاص و محیطهای مرطوب استفاده میشوند .

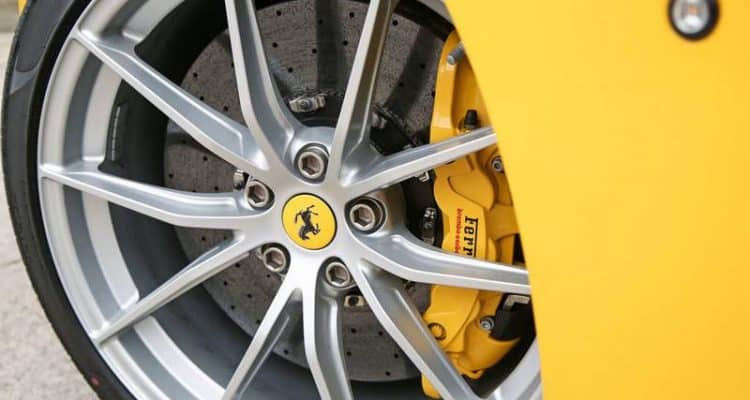

4.3 کامپوزیتهای کربن-سرامیک (Carbon-Ceramic Composites)

این مواد پیشرفته ترین technology در تولید دیسک ترمز هستند که وزن بسیار کم، مقاومت حرارتی فوق العاده و عمر طولانی ارائه میدهند. نقطه ضعف اصلی آنها هزینه بسیار بالا است که استفاده از آنها را به خودروهای سوپراسپورت و لاکچری محدود میکند .

4.4 آلیاژهای آلومینیوم (Aluminum Composites)

آلیاژهای آلومینیوم با ماتریس کامپوزیتی offer وزن بسیار پایین و خنک کاری عالی هستند، اما استحکام حرارتی پایین تر آنها باعث محدودیت در کاربردهای اجرای بالامیشود .

جدول ۳: مقایسه مواد مختلف دیسک ترمز

5. علائم خرابی و روشهای تشخیص

5.1 علائم هشداردهنده خرابی دیسک ترمز

• لرزش فرمان یا پدال ترمز: ناشی از تاببرداشتن دیسک یا سایش ناهمگون
• صداهای غیرعادی: سوت کشیدن، جیغ کشیدن یا صدای ساییده شدن فلز
• کاهش قدرت ترمزگیری: نیاز به فشار بیشتر روی پدال برای ایجاد ترمزگیری موثر
• افزایش مسافت توقف: نیاز به مسافت برای توقف کامل خودرو
• لرزش و انحراف خودرو: هنگام ترمزگیری احساس کشیده شدن خودرو به یک سمت

5.2 روشهای تشخیص خرابی

• بازدید بصری: بررسی وجود شیارهای عمیق، ترک یا تغییر رنگ دیسک
• ** اندازهگیری ضخامت**: مقایسه ضخامت واقعی با حداقل ضخامت مجاز اعلام شده توسط سازنده
• ** تست عملکرد**: بررسی عملکرد ترمز در شرایط کنترل شده
• استفاده از تجهیزات تشخیصی: استفاده از vibration analyzer یا thermal camera برای شناسایی مشکلات

6. نگهداری و افزایش عمر مفید

6.1 روشهای افزایش عمر دیسک ترمز

• اجتناب از ترمزهای ناگهانی و شدید: تا حد امکان از ترمزگیری ملایم و تند استفاده شود
• تعویض به موقع لنتها: استفاده از لنتهای فرسوده باعث آسیب جدی به دیسک میشود
• استفاده از لنتهای با کیفیت: لنتهای بیکیفیت سایش بیشتری روی دیسک ایجاد میکنند
• رعایت ظرفیت بار خودرو: بیش از حد پرکردن کردن خودرو فشار مضاعف به سیستم ترمز وارد میکند
• سرویس دورهای سیستم ترمز: بررسی منظم وضعیت دیسک، لنت و روغن ترمز

6.2 زمان تعویض دیسک ترمز

بر اساس پیشنهاد سازندگان خودرو، دیسکهای ترمز معمولاً پس از ۲ بار تعویض لنت نیازبه تعویض دارند. اگرچه، این بازه ممکن است با توجه به شرایط رانندگی و نوع استفاده متفاوت باشد .

7. مقایسه دیسک ترمز خودروهای سبک و سنگین

اگرچه اصول عملکرد دیسک ترمز در خودروهای سبک و سنگین یکسان است، اما تفاوت های طراحی قابل توجهی وسط آنها وجود دارد. خودروهای سنگین به دلیل وزن بالاتر ، به دیسکهای با قطر بزرگتر، ضخامت بیشتر و مواد با استحکام بالاتر نیاز دارند .

همچنین در خودروهای سنگین اغلب از سیستمهای ترمز کمکی مانند retarder یا engine brake برای کاهش فشار روی سیستم ترمز اصلی استفاده میشود که این امر در خودروهای سبک کمتر دیده میشود .

8. نوآوریها و فناوریهای آینده

8.1 دیسکهای ترمز با پوششهای پیشرفته

استفاده از پوششهای ضدسایش و ضدخوردگی مانند کروم سخت یا پوششهای ceramic-based میتواند عمر دیسکهای ترمز را به طور قابل توجهی افزایش دهد .

8.2 سیستمهای ترمز رگنراتیو

در خودروهای برقی و هیبریدی، از سیستمهای ترمز رگنراتیو استفاده میشود که انرژی جنبشی را به انرژی الکتریکی تبدیل کرده و علاوه بر ترمزگیری، به شارژ باتری کمک میکند .

8.3 مواد کامپوزیتی پیشرفته

توسعه کامپوزیتهای ماتریکس یکی (MMC) و نانوکامپوزیتها وخواص مکانیکی و حرارتی برتر با وزن کمتر را ارائه میدهند .

9. نتیجه گیری

دیسک ترمز یکی از حیاتی ترین قطعات سیستم ایمنی خودرو است که نقش تعیین کننده ای در توقف به موقع و ایمن خودرو ایفا میکند. انتخاب نوع مناسب دیسک ترمز با توجه به شرایط رانندگی، سرویس و نگهداری منظم و توجه به علائم هشداردهنده خرابی، میتواند باعث بهبود ایمنی خودرو شود.

با پیشرفت فناوری، شاهد ظهور نسل جدیدی از دیسکهای ترمز با عمر بهتر و وزن کم هستیم که اینده سیستمهای ترمز را متحول خواهند کرد.
