کمک فنر و عیب یابی کمک فنر خودرو

مقدمه

کمکفنر (Shock Absorber) یکی از اجزای حیاتی سیستم تعلیق خودرو است که نقش مهمی در کنترل نوسانات فنرها، بهبود پایداری خودرو و افزایش راحتی سرنیشینان ایفا میکند. این قطعه با تبدیل انرژی جنبشی به حرارتی، از انتقال ضربات و ارتعاشات جاده به بدنه خودرو جلوگیری میکند. در این مقاله به بررسی کامل کمک فنر، انواع آن، عملکرد و روشهای عیب یابی آن میپردازیم.

بخش اول: معرفی کمک فنر

1.1 تعریف کمک فنر

کمک فنر یک وسیله مکانیکی-هیدرولیکی است که:

• حرکات فنرها را کنترل میکند
• از نوسانات بیش از حد سیستم تعلیق جلوگیری میکند
• چسبندگی تایرها به سطح جاده را بهبود میبخشد
• راحتی سرنشینان را افزایش میدهد

1.2 عملکرد کمک فنر

کمک فنر با مقاومت در برابر حرکت فنرها عمل میکند. هنگامی که خودرو با دست انداز مواجه میشود:

1. فنر فشرده یا کشیده میشود
2. کمک فنر با ایجاد مقاومت هیدرولیکی، حرکت فنر را کنترل میکند
3. انرژی جنبشی به حرارت تبدیل شده و توسط روغن داخل کمک فنر جذب میشود

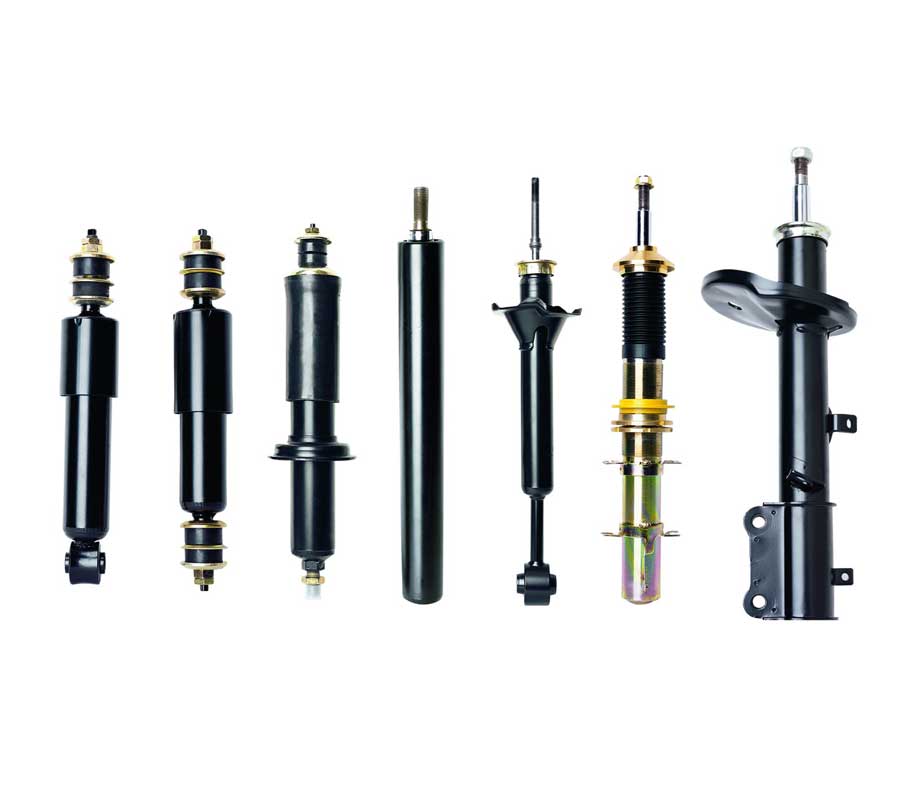

1.3 انواع کمک فنر

الف) از نظر ساختار:

1. تلسکوپی (Telescopic): متداولترین نوع در خودروهای سواری
2. استرات (Strut): ترکیب کمک فنر و بخشی از سیستم تعلیق
3. لول های (Tube): معمولاً در خودروهای سنگین استفاده میشود

ب) از نظر عملکرد:

1. هیدرولیکی (Hydraulic): سنتی ترین نوع، بدون گاز
2. گازی (Gas-charged): دارای نیتروژن تحت فشار برای عملکرد بهتر
3. هیدرو-گازی: ترکیبی از هر دو نوع
4. الکترونیکی (Electronic): با قابلیت تنظیم خودکار یا دستی

ج) از نظر قابلیت تنظیم:

1. ثابت (Fixed): بدون قابلیت تنظیم
2. قابل تنظیم (Adjustable): امکان تغییر سختی وجود دارد

بخش دوم: اجزای تشکیل دهنده کمک فنر

2.1 اجزای اصلی کمک فنر تلسکوپی

1. سیلندر اصلی (Pressure Tube): محفظه اصلی روغن
2. پیستون (Piston): جداکننده دو محفظه بالا و پایین
3. میله پیستون (Piston Rod): متصل به بدنه خودرو
4. سوپاپها (Valves): کنترل جریان روغن
5. محفظه روغن ذخیره (Reservoir Tube): در کمک فنرهای دو لول های
6. گاز نیتروژن: در کمک فنرهای گازی
7. بوشها و آببندها (Bushings & Seals): جلوگیری از نشت روغن

2.2 مواد مورد استفاده

• بدنه: فولاد با پوشش ضد خوردگی
• میله پیستون: فولاد سختکاری شده با پرداخت کروم
• سوپاپ ها: فولاد یا برنج
• آب بندها: لاستیک مصنوعی مقاوم به روغن

بخش سوم: اهمیت کمک فنر در خودرو

3.1 نقش کمک فنر در ایمنی

• حفظ تماس تایر با سطح جاده
• کاهش فاصله ترمزگیری
• بهبود کنترل در پیچ ها
• جلوگیری از از دست دادن کنترل در دست اندازها

3.2 تأثیر بر راحتی سرنشینان

• کاهش انتقال ارتعاشات به بدنه
• محدود کردن حرکات ناخواسته بدنه
• بهبود کیفیت سواری

3.3 تأثیر بر سایر قطعات

• کاهش سایش سایر اجزای سیستم تعلیق
• افزایش عمر تایرها
• کاهش فشار بر سیستم فرمان

بخش چهارم: علائم خرابی کمک فنر

4.1 نشانه های ظاهری

1. نشت روغن: مشاهده روغن روی بدنه کمک فنر
2. خوردگی میله پیستون: زنگ زدگی یا آسیب دیدگی میله
3. تغییر شکل بدنه: ضربه خوردگی یا فرورفتگی

4.2 نشانه های عملکردی

1. تکان های بیش از حد: نوسان طولانی پس از دستانداز
2. کوبیدن کمک فنر: صداهای تقه یا کوبش
3. فرمان پذیری ضعیف: مخصوصاً در پیچ ها
4. غیرعادی بودن ارتفاع خودرو: افتادگی یک طرف
5. سایش غیریکنواخت تایرها: الگوی نامنظم آج تایرها
6. تشدید نوسانات در سرعتهای خاص: معمولاً 40-60 کیلومتر بر ساعت

بخش پنجم: روش های عیب یابی کمک فنر

5.1 تست های اولیه

الف) تست فشاری (Bounce Test):

1. روی هر گوشه خودرو فشار وارد کنید
2. خودرو باید پس از 1-2 نوسان به حالت اول برگردد
3. نوسانات بیشتر نشانه خرابی کمک فنر است

ب) بازرسی بصری:

1. بررسی نشتی روغن
2. کنترل وضعیت بوشهای اتصال
3. بررسی خوردگی میله پیستون
4. کنترل وضعیت آب بندها

5.2 تست های تخصصی

الف) تست جاده:

1. رانندگی بر روی سطوح ناهموار
2. توجه به صداهای غیرعادی
3. بررسی پایداری در پیچ ها

ب) تست دینامومتر:

اندازه گیری نیروی مقاومت کمک فنر با دستگاههای مخصوص

ج) تست حرارتی:

اندازه گیری دمای کمک فنر پس از استفاده طولانی (کمک فنر سالم گرم میشود)

5.3 استفاده از دستگاههای تشخیصی

• دستگاههای اندازه گیری ضریب میرایی
• سیستم های اسکن کامپیوتری در خودروهای جدید

بخش ششم: تعمیر یا تعویض کمک فنر

6.1 زمان تعویض کمک فنر

• معمولاً هر 80,000 تا 150,000 کیلومتر
• بسته به شرایط جاده و سبک رانندگی
• در صورت مشاهده هر یک از علائم خرابی

6.2 نکات مهم هنگام تعویض

1. تعویض جفتی (هر دو طرف محور)
2. استفاده از کمک فنرهای همسان
3. تنظیم صحیح زاویه چرخها پس از تعویض
4. کنترل سایر اجزای سیستم تعلیق همزمان با تعویض

6.3 تعمیر کمک فنر

• در برخی انواع امکان تعویض قطعات داخلی وجود دارد
• معمولاً مقرون به صرفه نیست
• برای کمکفنرهای استرات ممکن است امکان شارژ مجدد وجود داشته باشد

بخش هفتم: نگهداری و افزایش عمر کمکفنر

7.1 روشهای افزایش عمر کمکفنر

1. رانندگی با احتیاط در جاده های ناهموار
2. جلوگیری از بارگذاری بیش از حد خودرو
3. بررسی دورهای سیستم تعلیق
4. شستشوی میله پیستون در مناطق نمکی

7.2 نکات مهم

• استفاده از کمک فنرهای با کیفیت
• نصب صحیح و با گشتاور مناسب
• روغن کاری بوشهای اتصال
• بررسی دوری سیستم تعلیق

نتیجه گیری

کمک فنرها نقش حیاتی در ایمنی و راحتی خودرو ایفا میکنند. تشخیص به موقع خرابی و تعویض به موقع آنها نه تنها راحتی سواری را بهبود میبخشد، بلکه از هزینه های بیشتر ناشی از آسیب به سایر قطعات خودرو جلوگیری میکند. بررسی دوره ای کمک فنرها و توجه به علائم هشداردهنده میتواند از بروز مشکلات جدی در آینده جلوگیری کند. با پیشرفت تکنولوژی، کمک فنرهای هوشمند و فعال در حال ورود به بازار هستند که عملکرد بسیار بهتری نسبت به انواع سنتی ارائه میدهند.
